加工実績

大型旋盤研削加工.comでは、精密・高精度や複雑形状、異形状、薄物・薄肉、丸物・軸物、角物・ブロックなどの加工実績が豊富にあります。

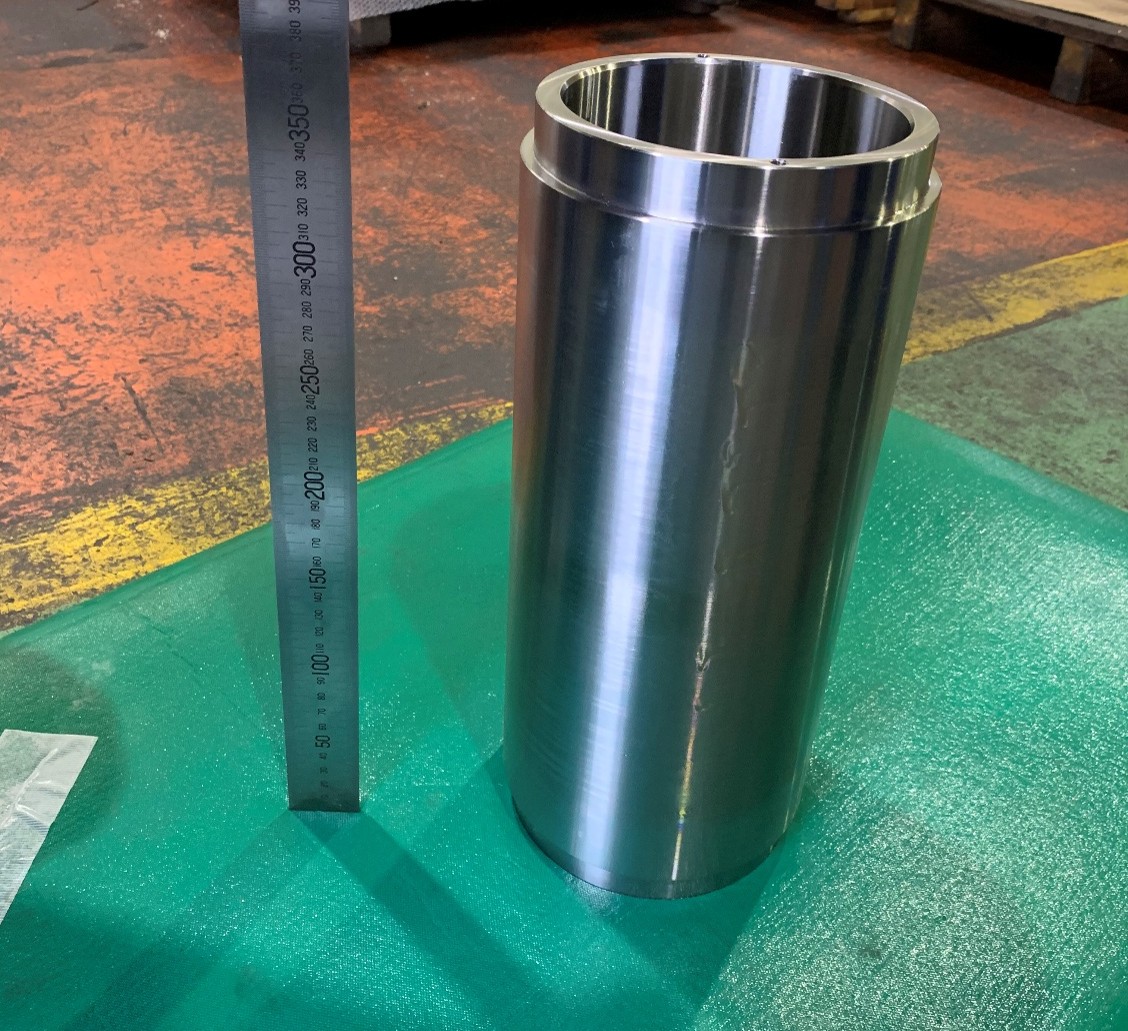

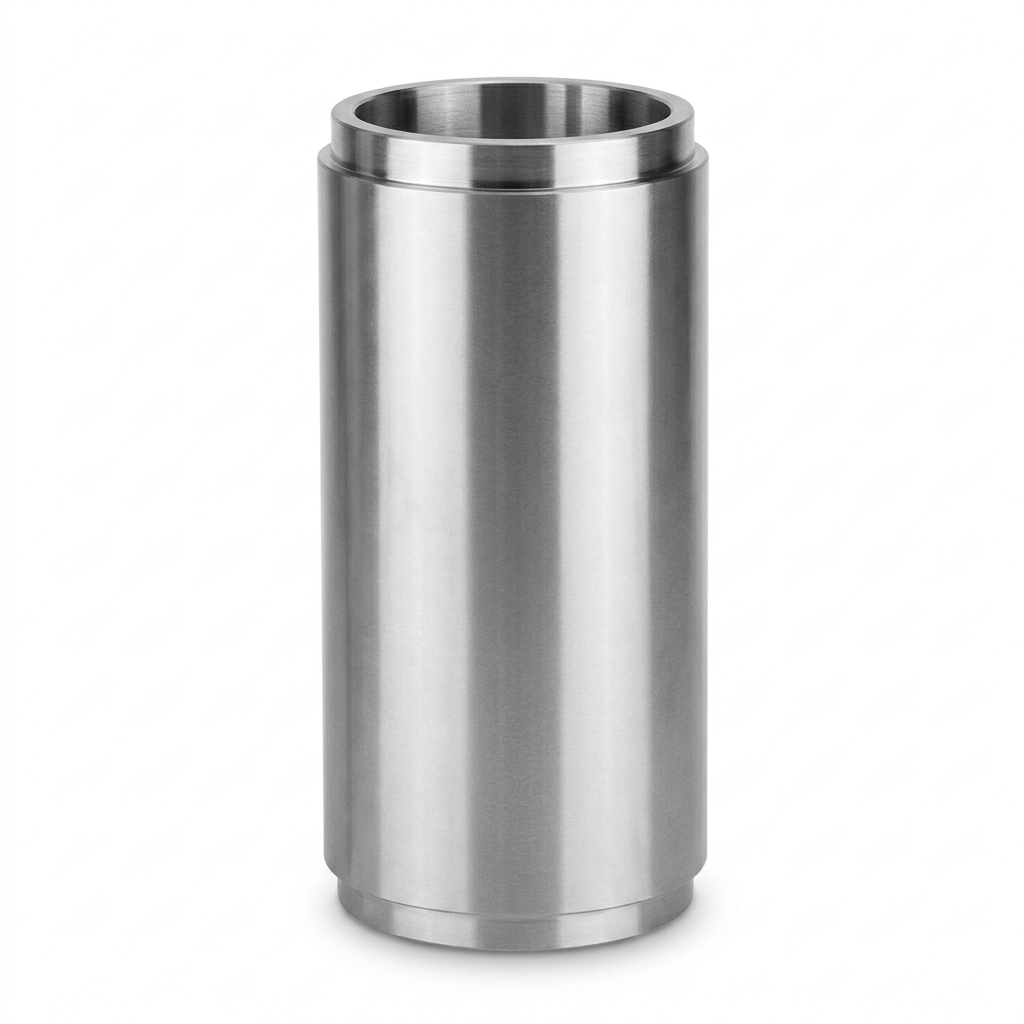

加工実績 - スリーブ加工事例

ワーク名	スリーブ
業　　界	産業機械
仕　　様	素材：S45C-QT ロット：2個/月精度：
使用用途	油圧関連
使用機械と工程	NC旋盤横型マシニング硬質クロムメッキ立型研削盤黒染め
製品サイズ	Φ155×Φ125×355L
その他	本製品は、幾何公差として円筒度0.005mm以下、寸法公差として内径H6、さらにめっき前の面粗度1.6Sおよびめっき後の面粗度0.4Sが要求される高精度部品です。横軸研磨機では自重による振れが生じやすく、本製品では縦型研磨機を採用し、ワークを垂直に保持することで重力によるたわみを抑え高い円筒度精度を確保しています。縦型研磨機の剛性と加工姿勢により寸法公差・幾何公差・面粗度を満たす加工を実現させています。
