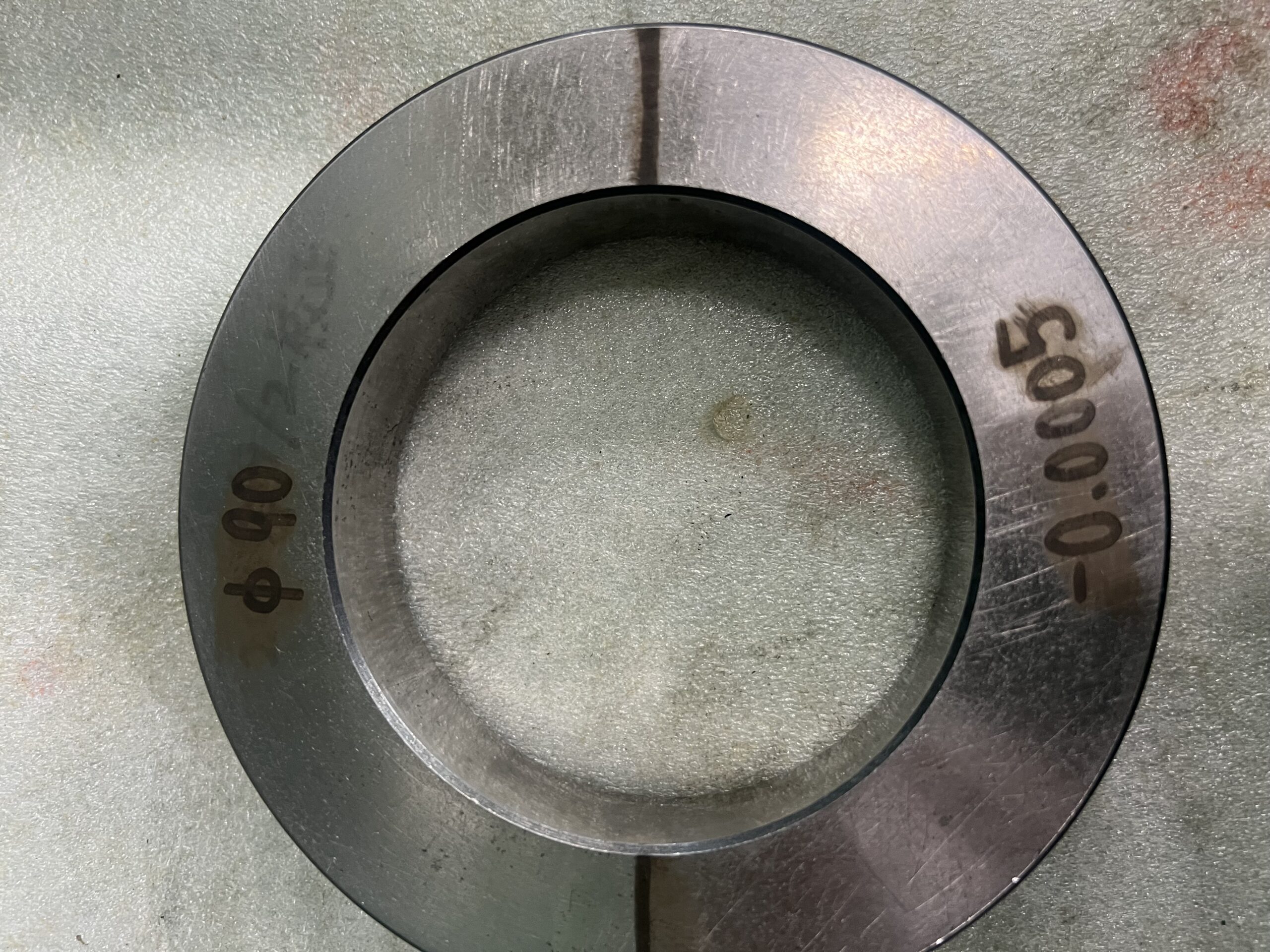

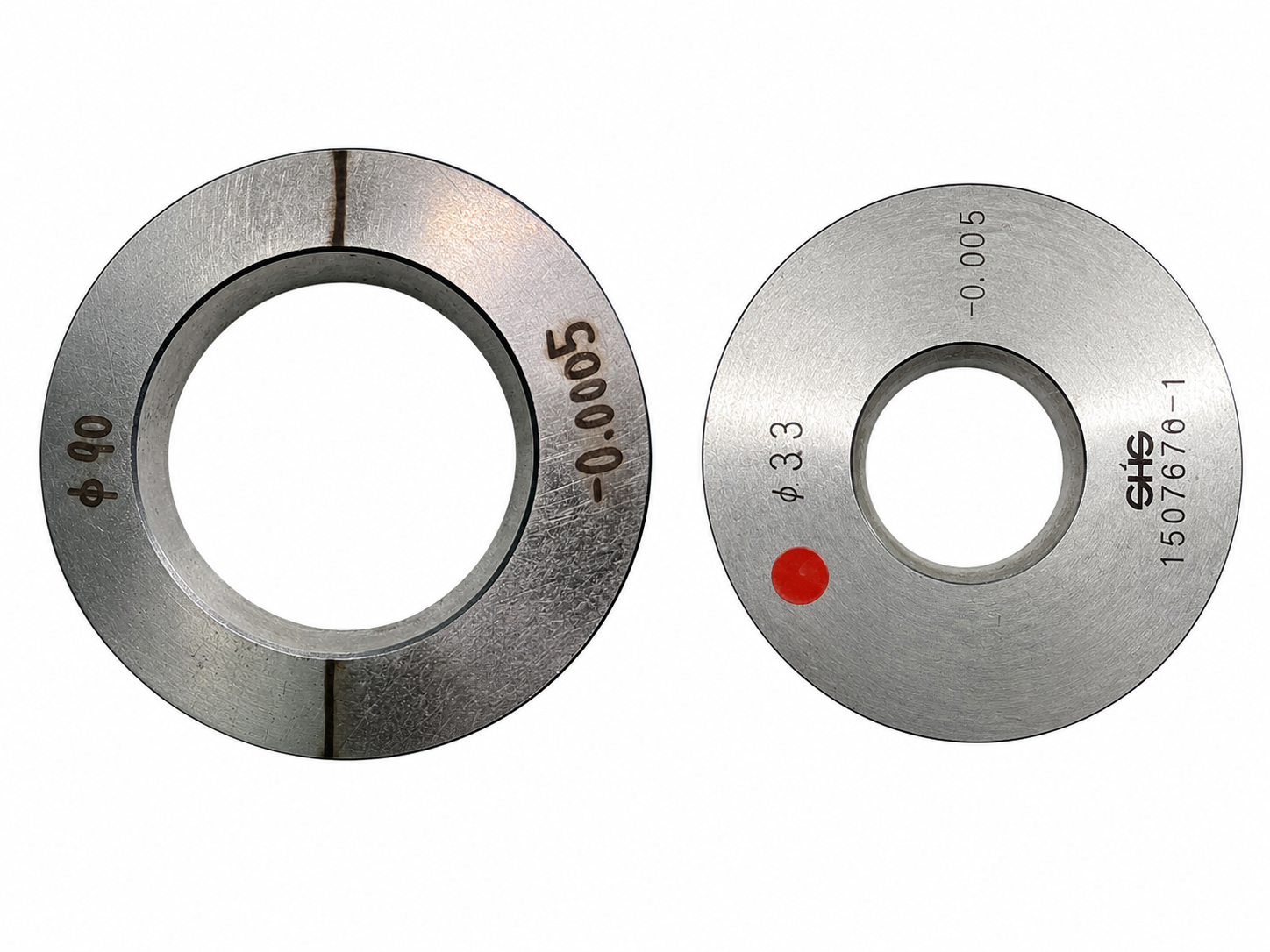

加工実績 - リングゲージ(S45Ｃ・内径旋削・寸法公差保証)
| ワーク名 | リングゲージ |
|---|---|
| 業 界 | 全ての業界 |
| 仕 様 | 素材：S45C ロット： 加工部位1か所につき1個 精度： 0.01mm |
| 使 用 用 途 | 内径旋削 |
| 使 用 機 械 | 加工全般 |
| 製品サイズ | 必要とされる寸法箇所全て |
| その他 | 旋盤および研削盤での内径加工時の対応について 受注する多くの製品で部分部分により指定寸法公差があり、この寸法を満たすために測定を実施します。 工場の環境は様々で製品の熱変異もあることから 測定のためにリングゲージを用意することは少なくありません。 内径を測定することは可能ですが、環境による変化までを加味して測定することは非常に難しいため基準となるリングゲージを作りそのリングゲージとの測定差を測定値として運用します。 社内で製作する場合もあり、摩耗を軽減するための高周波熱処理、経年変化をを抑えるサブゼロ処理まで実施し、ゲージとしての精度を担保します。 製品形状が複雑なものや特に薄いなど特徴的なものは現品をそのまま比較ゲージとして使用することもあります |
